円錐を作成する

このチュートリアルはShade3D Ver.26.1以降で作成しています。
Basic、Standard、Professional、Civil、Ultimate 全グレードで作成できます。
形状作成などの基本操作をショートカットなどを混えて紹介します。
使用しているショートカットキーは初期設定時のものを使用しています。
キーボードショートカットはCtrlWindows/commandmacOSのように表記しています。これは Windows では Ctrl キーを、macOS では command キ ーを押す操作となります。
CtrlWindows/commandmacOS+x では Windows では Ctrl キーと x、macOS では command キーと x を押す操作となります。
xWindows/macOS では Windows でも macOS でも x キーを押す操作となります。

「円錐」を作成する

「円錐」はドラッグで底面と高さを指定する2ステップで作成します。
このチュートリアルでは底面の作成に「上面図」、高さの作成に「正面図」の2面を使って作成します。

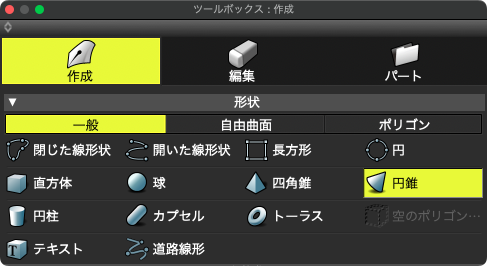

「ツールボックス」の「作成」 > 「形状」グループ > 「一般」（または自由曲面、ポリゴン） > 「円錐」を選択します。
またはメインメニュー > 「ツール」 > 「作成」 > 「一般」（または自由曲面、ポリゴン） > 「円錐」
「一般」と「自由曲面」の場合は「自由曲面」と下面となる「閉じた線形状」を含む「パート」、「ポリゴン」の場合は「ポリゴンメッシュ」で作成されます。

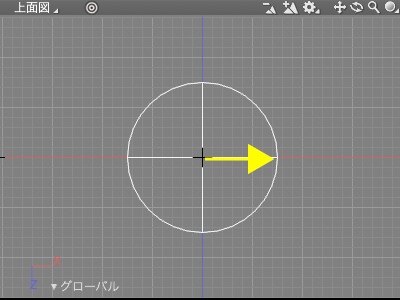

「上面図」をドラッグして底面となる円を作成します。ドラッグした距離を半径とする円が作成されます。

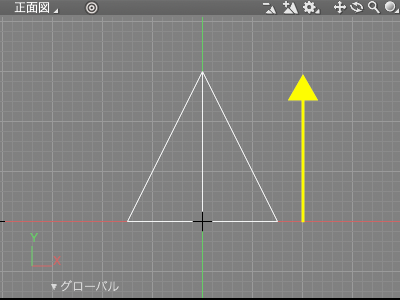

側面となる「正面図」を高さ方向、ここでは上にドラッグします。ドラッグした垂直の距離を高さとする「円錐」が作成されます。

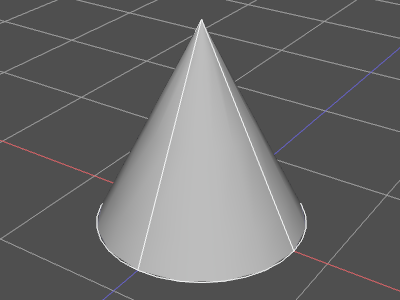

・透視図での表示

TIPSshiftを押しながらドラッグすると進行方向に45度の制限がかかります。

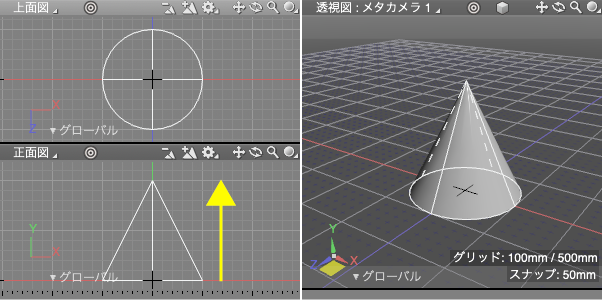

・上方向

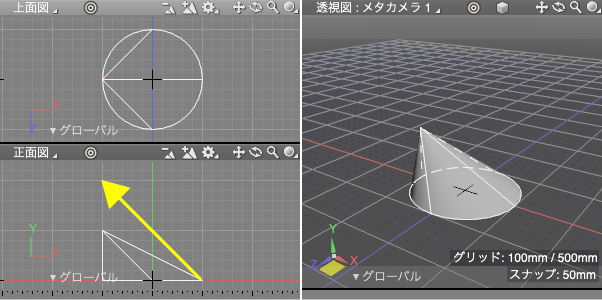

・斜め45度

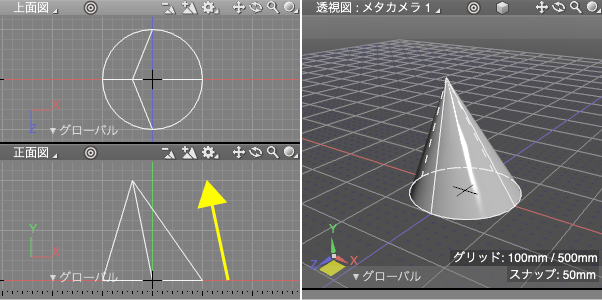

・shiftなし

「ツールパラメータ」の「確定」で作成を完了します。

TIPSEnterWindows/returnmacOSまたは他のツールの選択でも確定して終了します。

ブラウザでの表示

・左から「一般」、「自由曲面」、「ポリゴン」で作成された「円錐」のブラウザでの表示

・「一般」、「自由曲面」で「下面」をオフにして作成した「円錐」のブラウザでの表示

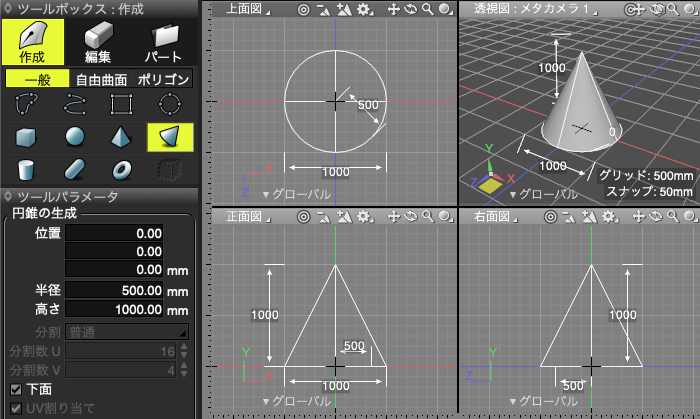

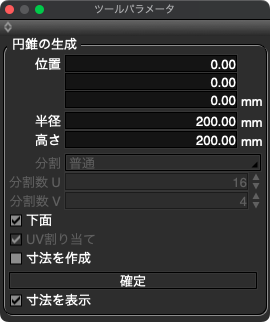

作成時に表示されるツールパラメータ

「位置」テキストボックス

「円錐」の中心の座標値を設定します。

「半径」テキストボックス

「円錐」の半径の値を設定します。

「高さ」テキストボックス

「円錐」の高さの値を設定します。

「分割」ポップアップメニュー

「ポリゴン」のとき、有効となります。

面の分割数を選択します。「カスタム」、「分割しない」、「粗い」、「普通」、「細かい」、「最も細かい」から選択します。

指定した分割数が「分割数 U」、「分割数 V」に設定されます。

・左から「分割しない」(U4/V1)、「粗い」(U8/V2)、「普通」(U16/V4)、「細かい」(U32/V8)、「最も細かい」(U64/V16)

「分割数 U」テキストボックス

「ポリゴン」のとき、有効となります。

面のU方向の分割数を設定します。

・分割数 U:8、V:1

「分割数 V」テキストボックス

「ポリゴン」のとき、有効となります。

面のV方向の分割数を設定します。

・分割数 U:4、V:6

「下面」チェックボックス

オンのとき、「円錐」の下面となる面を作成します。「一般」と「自由曲面」では「閉じた線形状」が、「ポリゴン」では「面」が作成されます。（説明用に断面図表示）

オフのとき、「円錐」の下面を作成しません。（説明用に上面もオフ）

「UV割り当て」チェックボックス

ポリゴンメッシュで作成したとき、有効となります。

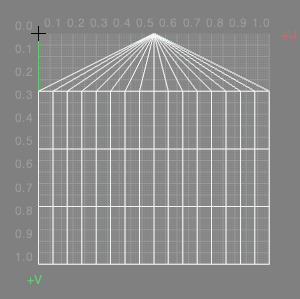

オンのとき、UV層（UV1(距離補正)）を作成し、面を割り当てます。

オフのとき、UV層（UV1(距離補正)）は作成されません。

「寸法を作成」チェックボックス

オンのとき、形状に寸法情報を付加します。

「確定」

「円錐」の作成を確定してツールを終了します。

EnterWindows/returnmacOSまたは他のツールの選択でも確定して終了します。

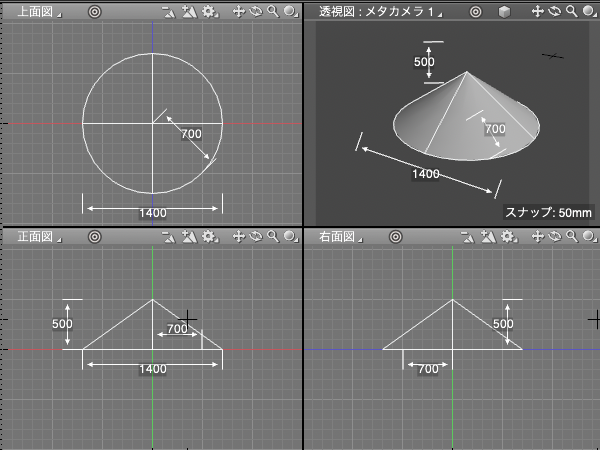

「寸法を表示」

オンのとき、作成中の「円錐」の縦、横、高さを図面に表示します。
