カプセルを作成する

このチュートリアルはShade3D Ver.26.1以降で作成しています。
Basic、Standard、Professional、Civil、Ultimate 全グレードで作成できます。
形状作成などの基本操作をショートカットなどを混えて紹介します。
使用しているショートカットキーは初期設定時のものを使用しています。
キーボードショートカットはCtrlWindows/commandmacOSのように表記しています。これは Windows では Ctrl キーを、macOS では command キ ーを押す操作となります。
CtrlWindows/commandmacOS+x では Windows では Ctrl キーと x、macOS では command キーと x を押す操作となります。
xWindows/macOS では Windows でも macOS でも x キーを押す操作となります。

「カプセル」を作成する

「上面図」で「カプセル」を作成します。

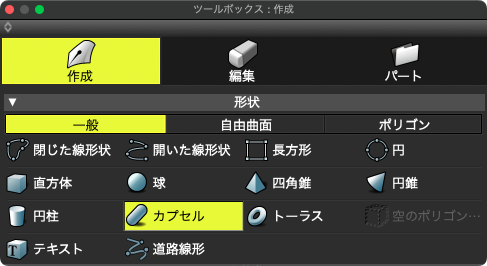

「ツールボックス」の「作成」 > 「形状」グループ > 「一般」（または自由曲面、ポリゴン） > 「カプセル」を選択します。
またはメインメニュー > 「ツール」 > 「作成」 > 「一般」（または自由曲面、ポリゴン） > 「カプセル」
「一般」の場合は「閉じた線形状の掃引体」、「自由曲面」の場合は「自由曲面」と「閉じた線形状」2つを含む「パート」、「ポリゴン」の場合は「ポリゴンメッシュ」で作成されます。

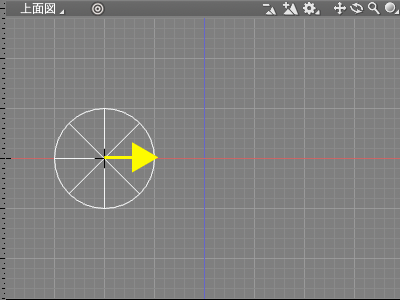

「上面図」をドラッグします。ドラッグしたラインを半径とする球が作成されます。

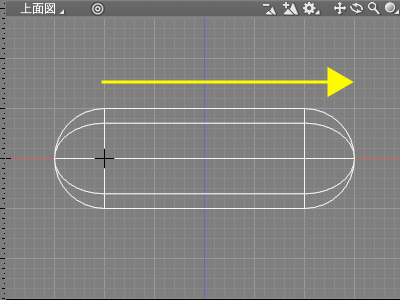

「上面図」を右にドラッグします。ドラッグした距離を高さとする「カプセル」が作成されます。

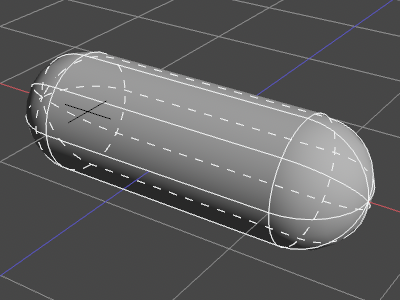

・透視図での表示

TIPSshiftを押しながらドラッグすると進行方向に45度の制限がかかります。

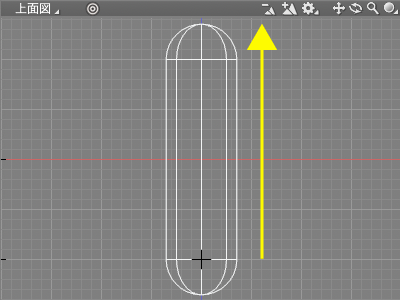

・上方向

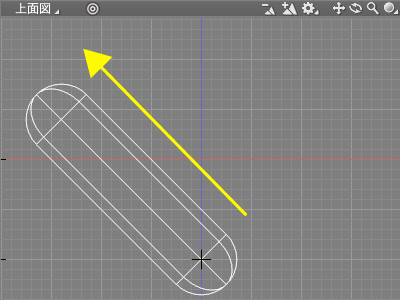

・斜め45度

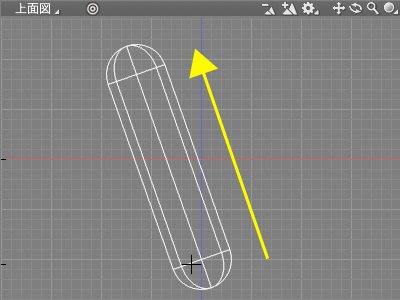

・shiftなし

「ツールパラメータ」の「確定」で作成を完了します。

TIPSEnterWindows/returnmacOSまたは他のツールの選択でも確定して終了します。

ブラウザでの表示

・左から「一般」、「自由曲面」、「ポリゴン」で作成されたトーラスのブラウザでの表示

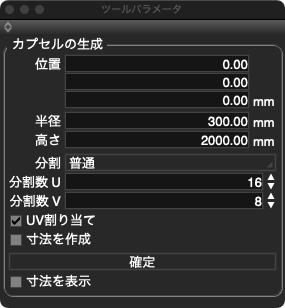

作成時に表示されるツールパラメータ

「位置」テキストボックス

「カプセル」の中心の座標値を設定します。

「半径」テキストボックス

「カプセル」の縦と横のサイズを設定します。

「高さ」テキストボックス

「カプセル」の高さの値を設定します。

「分割」ポップアップメニュー

「ポリゴン」のとき、有効となります。

面の分割数を選択します。「カスタム」、「分割しない」、「粗い」、「普通」、「細かい」、「最も細かい」から選択します。

指定した分割数が「分割数 U」、「分割数 V」に設定されます。

・左から「分割しない」(U1/V1)、「粗い」(U2/V2)、「普通」(U4/V4)、「細かい」(U8/V8)、「最も細かい」(U16/V16)

「分割数 U」テキストボックス

「ポリゴン」のとき、有効となります。

面のU方向の分割数を設定します。

・分割数 U:16、V:2

「分割数 V」テキストボックス

「ポリゴン」のとき、有効となります。

面のV方向の分割数を設定します。

・分割数 U:4、V:8

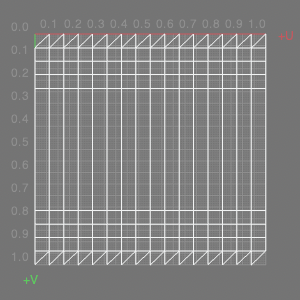

「UV割り当て」チェックボックス

ポリゴンメッシュで作成したとき、有効となります。

オンのとき、UV層（UV1(距離補正)）を作成し、面を割り当てます。

オフのとき、UV層（UV1(距離補正)）は作成されません。

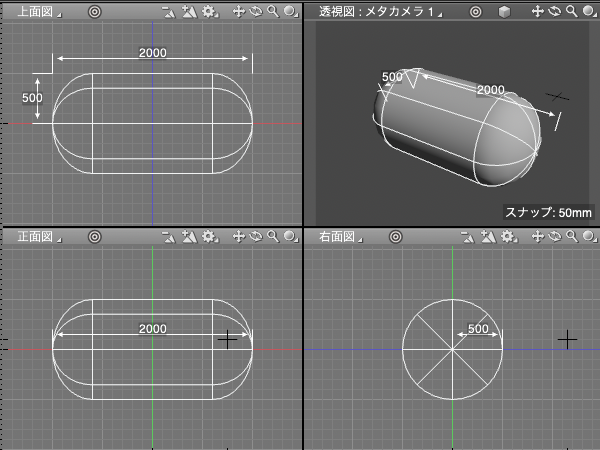

「寸法を作成」チェックボックス

オンのとき、形状に寸法情報を付加します。

「確定」

「カプセル」の作成を確定してツールを終了します。

EnterWindows/returnmacOSまたは他のツールの選択でも確定して終了します。

「寸法を表示」

オンのとき、作成中の「カプセル」の半径、高さを図面に表示します。
